HHY-3型 闸门双荷重测控仪

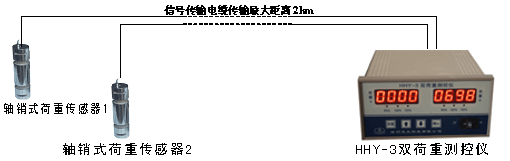

　　是根据闸门荷重的实际情况，在HZY-3型闸门单荷重测控仪基础上增加了一个荷重测控通道而成的。可显示双路闸门起吊的吨位并具有荷重超限立即切断动力设备的供电回路,实现安全保护作用,该机具有荷重BCD码输出。适合各种类型启闭机、门机、起重机。

测量范围（A、B两路）

0～999.9KN

分 辨 率（A、B两路）

0．1KN

精度（A、B两路）

±0.1%F·S±0.1KN

修正系数（A、B两路）

（1-9999）/1000用户可自行设置

配套传感器型号及数量

HZC-3X（轴销式）、HZC-3P（旁压式）、HZC-3Z（轴承座式）、HZC-3H（定滑轮式）、HZC-3L（拉压力式）、HZC-3S（S系列荷重）任选2只

输入信号（A、B两路）

4-20mA或0-5V标准模拟量

输出信号

RS485串行通讯信号、4-20mA标准模拟量、讯响报警（无特殊说明时内置在仪表里）

输出接点（A、B两路）(预置点在全量程内任意设定)

90%（预警）：测量值大于等于90%设定值时，声光报警，90%继电器动作
100%（额定）：测量值大于等于设定值时，声光报警，设定继电器动作
110%（超载）：测量值大于等于110%设定值时，声光报警，110%继电器动作
触点容量：AC250V/5A?DC125V/ 5A

工作环境

无剧烈振动防尘场所；温度：-20～+60℃ 湿度：≤95%（RH40℃）

工作电压

AC220V±10% 50HZ

机箱尺寸(mm)
(开口尺寸)

高80×宽160×深160
（高76×宽152）
