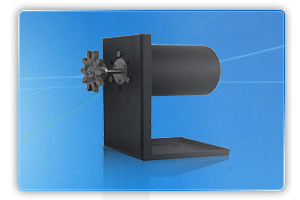

ZKC-3闸门开度传感器
ZKC-3型闸门开度传感器（闸位传感器）是针对闸门测量的特点，采用光电式或接触式绝对编码器，在内部以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便、适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆功能。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。其功能、特点、可靠性等深受广大水利水电工程技术人员的信赖和好评。 |
|
ZKC-3闸门开度传感器 |
|
|
|
|
| |
◆技术指标：
该传感器的技术指标主要取决于所配编码器，可选配的编码器有：
光电系列： GD-1024、GD-4096/64、GD-8192/64、GD-16384/64、GD-32768/64、GD-65536/64…
接触系列： JZB-512、JZB-1024、JZB-4096/64、JZB-8192/64、JZB-16384/64、JZB-32768/64…
测量范围 |
5m、10m、20m、40m、80m、160m … |
精 度 |
±0.1%×量程±1 |
分 辨 率 |
与所配编码器有关，如配编码器GD-32768/64，则每周分辨率512码，连续转64圈。 |
工作电压 |
DC12-24
DC5V-30V |
输出信号 |
基本型：并行格雷码（B）
智能型：RS485串行通讯接口（C）、4-20mA标准模拟量（A）SSI同步串行接口（S） |
测量误差 |
±1cm、±1mm |
| 传输距离 |
基本型：传输最大距离400m（小于400KHz），智能型：传输最大距离：2Km |
| 连接方式 |
齿轮连接方式、弹性联轴器连接方式、偏心联轴器联接方式、测绳挂轮重锤方式、链条链轮连接方式、恒力收绳式传感器方式
详见《闸门开度传感器使用说明书》 |
环境参数 |
温度 -25℃～+60℃ 相对湿度≤95%(RH 40℃) |
防护等级 |
IP63 |
◆订货需知：
1、闸门开度传感器量程
2、分辨率
3、传动连接方式
4、输出信号方式
5、信号轴增量方向（面对编码器输入轴） 5、信号输入轴转1周闸位开启高度，若为双层缠绕应提供双层系数及转折点。 |
|
| 下载说明书 |
|
|
| |
|
|
| |
|
|
|
