ZWJ-6智能遥控闸位计
ZWJ-6智能遥控闸位计是在消化吸收了德国、瑞士等国际最先进的技术、工艺的基础上，采用嵌入式微电脑处理器、精密的光电感应技术和紧凑精确的变速机构等研制而成的,是集多圈光电绝对编码器（或多圈接触式绝对编码器）的检测和智能仪表的显示功能于一体的智能遥控闸位计。
该闸位计通过遥控器即可进行预置(包括声光报警状态、上下限数据等)、编码器零点设定、内部参数设定（包括编码器的增量方向的选择、ZWJ-6地址、RS485通讯信号波特率的选择、 4-20mA 标准模拟量、修正系数的设定等）等功能的改变。输出的RS485串行通讯信号采用国际通用的MODBUD协议或正天协议（视用户需求而定），以便满足系统组网的要求。
该闸位计安装方便、适应性强、稳定可靠，集检测与A/D转换为一体、具有断电记忆跟踪功能，还可以开关量（可编程）的形式输出到限（上限、下限）保护信号，对闸门启闭机的安全运行起到了强大的保护作用。
|

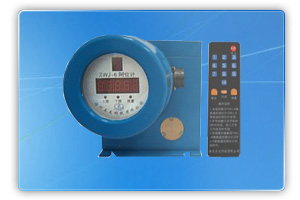

ZWJ-6智能遥控闸位计
|
|
 |
|
|
| |
◆ 主要技术指标
1 、电源电压： AC220V ± 15%
2 、测量范围： 0 -16000mm
3 、分辨率： 1mm
4 、精度：± 0.3cm
5 、修正系数：（ 1-60000 ） /10000 用户可设置
6 、输出信号： RS485 串行通讯信号、 4-20mA 标准模拟量（选配）
7 、输出接点：预置点的值在全量程内可任意设定
a. 上限：两组接点输出（一组常开，一组常闭）测量值大于等于上限设定值时继电器动作。
b. 下限：两组接点输出（一组常开，一组常闭）测量值小于等于下限设定值时继电器动作。
8 、触点容量： AC250V/ 5A DC125V/ 3A
9 、显示：五位 LED0.36 显示 , 分辨率 1mm
10 、红外设定：利用红外遥控器可以方便的设定以下参数
a. 内部设定 : （详见 《 内部参数设置 》说明）
①仪表的地址； ②通信波特率；
③奇偶校验选择；④编码器的增量方向；
⑤修正系数选择；⑥ 20mA 电流对流对应值；
b. 相对零点的查看和设定
c. 讯响状态、 上限值和下限值的预置
11 、编码器采用 GD-16384/64B 或 GD-32768/64B 光电式绝对编码器，具体参数如下：
1 、测量范围： 0-16383 或（ 0-32767 ）
2 、每圈分辨率： 1/256 或（ 1/512 ）
3 、连续圈数 64 圈
4 、工作电压： DC12V-24V 或 AC220V( 订货时，用户需说明 )
5 、防护等级： IP64
6 、工作温度： -15 — 65 ℃
|
|
