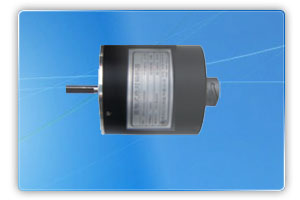

GD-256光电单圈绝对编码器
光电绝对编码器是集光、机、电技术于一体的数字化传感器，体积小，驱动扭拒小、码盘间无机械接触，转速较高，功耗低，寿命长，精确度高，无重复误差；特别适应于经常运动的场合，可以高精度测量转角或直线位移。编码器旋转时,有与其位置一一对应的代码，当停电或关机后，再开机重新测量时，仍可准确地读出停电或关机位置的代码(即具有停电记忆功能)。并能将并行数据转换为串行数据及4-20mA电流进行传送，对提高自控系统的先进性、稳定性、可靠性发挥着具大的作用。
|
|
GD-256光电单圈绝对编码器 |
|
|
|
|
| |
◆特点：
1、
输出信号：A-4-20mA标准模拟量
B-并行格雷码输出
C-串行RS485串行通讯接口（正天协议）
M-串行RS485串行通讯接口（ModBus协议） S- SSI同步串行信号接口
2、外径（主体直径数：Φ58、Φ64、Φ79）或根据用户要求制作
3、铝合金外壳，特殊表面处理
4、可在单级编码器基础上定做前减速箱
◆技术指标：
1、型 号：GD-256
2、测量范围：0--255
3、每圈分辨率：1/256
4、连续圈数：1
5、消耗电流：≤50mA
6、电源电压：DC5V、DC5～12V、DC12～24V 或根据用户要求
7、输出形态：并行信号时：O-集电极开路负逻辑输出 P-集电极开路正逻辑输出 E-电压输出正逻辑（高电平为“1”） F-电压输出负逻辑（高电平为“0”） 其它— (注：常规产品为集电集开路负逻辑输出)
8、输出方式：航插后出（侧出）、引线后出（侧出）
9、增量方向：N-逆时针增量 S-顺时针增量（注：常规产品为逆时针增量）
10、使用环境温度：-15℃～+75℃（不结露）
11、保存环境温度：-25℃～+80℃
12、防护等级：IP63
13、允许最高机械转速：1000rpm
14、启动转矩：≤0.5Ncm
15、轴允许负载：径向40N 轴向30N
◆订购编码器时,请详细说明所选的型号、出线方式、电源电压、信号输出方式，增量方向，并注意所选型号的机械安装尺寸是否满足您的需求，如有特殊要求请注明。详见《编码器选型说明》 |
|
