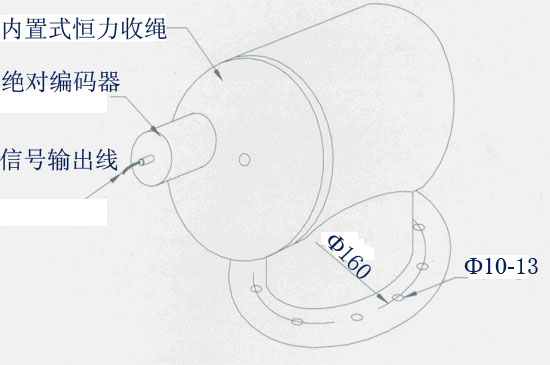

HLC-3N型内置式恒力收绳传感器
HLC-3N型内置式恒力收绳传感器主要用于液压启闭机等需要进行拉伸式液压装置的精确检测,已完全替代相应进口产品,用作液压缸活塞位移检测时,钢丝绳固定在活塞顶端,恒力收绳装置底部法兰与液压缸连接。 |
|
◆产品特点:
- 采用专门的钢丝绳排线机构,保证钢丝绳平排在绕线轮毂轴上,使得每圈钢丝绳长度一致,保证线性位移测量;
- 钢丝绳入口采用专用毛刷,清除不锈钢钢丝上的灰尘;
- 弹簧,钢带采用专用进口弹簧材料,避免钢丝绳的来回程偏差及松驰不定,保证长期抗疲劳强度;
- 钢丝绳测量盘.卷簧轮同一轴,并直接通过联轴器与编码器联动,其连接误差降至最小;
- 安装维护方便,能够直接测量位移,因安装的精度问题所带来的偏差最小;
- 其他测量行程可按用户需求定制;
◆技术指标
耐压: 200公斤
编码器选型:GD系列光电绝对编码器或JZB系列接触式绝对编码器
输出信号:并行格雷码,RS485串行通讯(支持正天协议、Modbus协议、SDI-12协议)、4-20mA标准模拟量
测量范围: 3米、5米、10米
测量精度: ±0.5mm
分辨力: 1mm
传输距离: ≥150m
钢丝绳规格: Ф1.5mm, Ф2mm
钢丝绳拉力:25KN;50KN
温度: -20℃-80℃
温度: ≤95%
工作电压:DC12-24V
|
|
