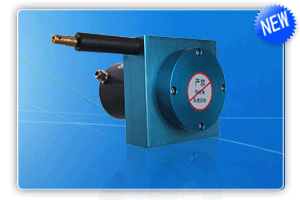

LSC-3拉绳式传感器
LSC-3型拉绳式传感器,广泛应用于工程机械、水利水电、石油、化工、食品等部门,本产品特别适合直线导轨系统,液压油缸系统、试验机、伸缩系统,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械等相关尺寸测量和位置控制,完全可以替代光栅尺,其它应用场合可以定制,完全可以实现高精度测量,安装方便,适应性强,性能稳定可靠。该传感器可配用我公司GD系列光电式旋转编码器、CD系列磁电式旋转编码器、JZB系列接触式编码器或进口编码器等,既可单台使用,又可多台组网,进行巡测、群控,深受广大工程技术人员的好评。 |
|
LSC-3拉绳式传感器 |
|
|
|
|
◆特点:
LSC-3型位移传感器将机械位移量转换成可计量的、成线性比例的电信号。位移传感器由可拉伸的不锈钢钢丝绳绕在一个轮毂上,此轮毂与一个精密旋转编码器连接在一起,被测物体产生位移时,拉动与其相连接的钢丝绳,钢丝绳带动传感器传动机构和传感元件同步转动;当位移反向移动时,传感器内部的弹簧回旋装置将自动收回钢丝绳,从而输出一个与钢丝绳移动量成比例的电信号。本品是基于震动环境设计安装使用的小型,工业级的产品。
◆技术指标:
传感器类型 |
根据用户要求,可以选配绝对值编码器,增量编码器等 |
输出信号 |
绝对编码器输出信号有SSI、并行格雷码、RS485、4-20mA、1-5v可选 |
机械行程 |
(0-3000mm) |
有效行程 |
详见标签 |
分辨力 |
≤0.5mm |
精度 |
0.1%FS |
响应频率 |
最大100 K Hz |
外壳材质 |
铸铝,表面喷塑处理、耐磨防腐蚀 |
钢丝绳 |
0.8mm进口涂塑钢丝绳 |
拉线速度 |
600mm/s (MAX) |
出绳口拉力 |
≥4N |
工作方式 |
连续 |
工作溫度 |
-25℃~+85℃ |
相对湿度: |
≤95%(RH,40℃) |
|
|
